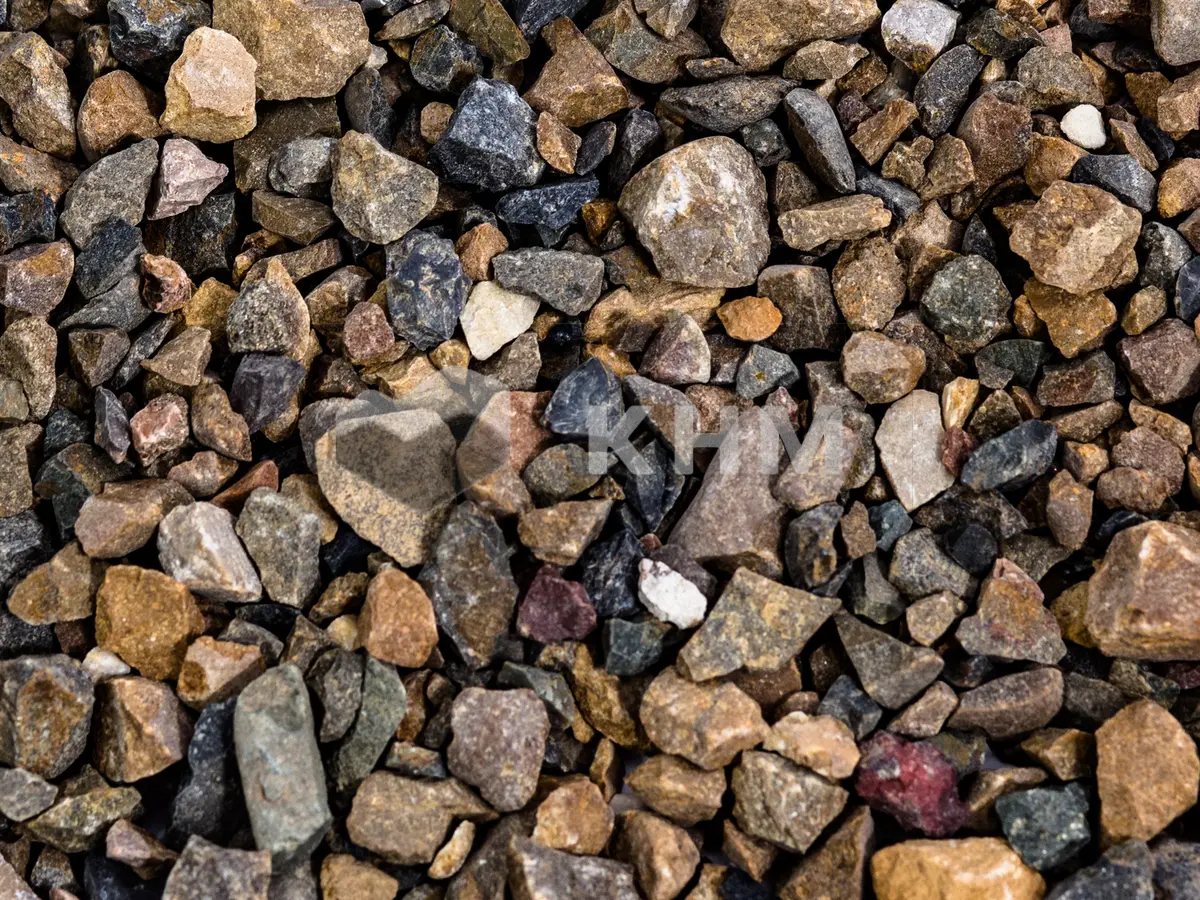

Щебень из гравия 4х16 и 5х20: чем отличается и где применяется
Технические характеристики гравийного щебня: прочность, морозостойкость и лещадность
При дроблении природного гравия марки М1000 в промышленной дробилке происходит разделение материала: слабые окатанные зёрна разрушаются, а более прочные фракции сохраняются и отсеиваются. Результирующая прочность щебня зависит от качественного состава исходной породы и эффективности процесса отсева. Фракция 4х16 выходит из этого процесса с кубовидными зёрнами (лещадность 4,8%), а 5х20 — с более плоской геометрией (9,1%), хотя обе одинаково морозостойки до F150. За более чем 15 лет работы в сфере производства и поставок нерудных материалов мы провели сотни лабораторных испытаний этих фракций и можем подтвердить стабильность данных показателей.
Прочность зависит от исходной породы, но дробление вносит коррективы. Слабые зёрна разрушаются и отсеиваются, на выходе остаётся высокопрочный каркас. Именно поэтому щебень 4х16 достигает марки по дробимости М1400 — показатель, пригодный для автомагистралей, мостов и путепроводов. Щебень 5х20 по ГОСТ 8267-93 стабильно даёт М1000–М1200, чего с запасом хватает для 95% гражданских и промышленных объектов.
Лещадность — параметр, который строители часто недооценивают. Термин происходит от слова «лещадь» (плоская дощечка) и обозначает процент плоских и игловатых зёрен в общей массе согласно ГОСТ 8267-93, п. 4.3. Щебень 4х16 демонстрирует лещадность 4,8%: кубовидная форма зёрен обеспечивает максимальное уплотнение при укладке. Этот показатель критически влияет на расход вяжущего в бетонных смесях. Щебень 5х20 имеет лещадность 9,1% — тоже отличный показатель (1-2 группа по ГОСТ), но кубовидность чуть ниже. Меньшая лещадность означает лучшую адгезию: шероховатая поверхность колотого камня намертво фиксируется в растворе, в отличие от гладкого природного гравия.
Морозостойкость обеих фракций — F150: согласно ГОСТ 8267-93 и методике испытаний по ГОСТ 8269.0-97, материал выдерживает 150 циклов полного замораживания и оттаивания без потери прочности. В климатических условиях средней полосы это гарантирует сохранность структуры камня.
Таблица 1. Сравнительные характеристики фракций
| Характеристика | Щебень из гравия 4х16 | Щебень из гравия 5х20 |
|---|---|---|
| Регламентирующий документ | ГОСТ 32703-14 | ГОСТ 8267-93 |
| Марка прочности (дробимость) | М1200 – М1400 | М1000 – М1200 |
| Лещадность | 4,8% (кубовидный) | 9,1% (1-2 группа) |
| Морозостойкость | F150 | F150 |
| Насыпная плотность | 1,43 т/м³ | 1,43 т/м³ |
| Водопоглощение | не более 0,6% | 0,26 – 0,61% |
| Радиоактивность | I класс (до 370 Бк/кг) | I класс (до 370 Бк/кг) |
Насыпная плотность у обеих фракций идентична — 1,43 т/м³, что подтверждается протоколами лабораторных испытаний, проводимых по ГОСТ 8269.0-97. Радиоактивность первого класса (согласно СП 2.6.1.2612-10) позволяет использовать материал без ограничений: от детских садов до внутренней отделки жилых помещений.
Чем отличается щебень 4х16 от 5х20: детальное сравнение
Разница между фракциями кажется микроскопической — всего 1-4 мм в диаметре зерна. Однако в строительной практике эти различия имеют значение. Фракция 5х20 считается «золотым стандартом» и самой универсальной на рынке: широкий гранулометрический состав позволяет мелким камням заполнять пустоты между крупными, снижая расход цемента. Фракция 4х16 — евро-фракция с более узким диапазоном зернистости. За счёт строгой кубовидности (лещадность 4,8%) она укладывается настолько плотно, что формирует сверхпрочный каркас. По нашему опыту поставок материала на объекты дорожного строительства, именно 4х16 стабильно показывает лучшие результаты при испытаниях на сдвигоустойчивость асфальтобетонного покрытия.
Для современных асфальтобетонов типа А требуется щебень марки М1200+ и группы И1 согласно ГОСТ Р 58406.2-2020. Наш материал полностью соответствует этим требованиям. Фракция 4х16 в составе асфальта даёт лучшее сцепление шин с полотном и снижает риск образования колеи в жару.
Универсальность 5х20 делает его незаменимым для заводов ЖБИ и частного строительства: тонкостенные конструкции, перекрытия, фундаменты. Фракцию 4х16 чаще заказывают дорожники и производители высокомарочных бетонов, где требуется точность рецептуры. Из практики: технологи бетонных заводов, с которыми мы сотрудничаем, отмечают, что переход с 5х20 на 4х16 при производстве бетона В30 и выше позволяет снизить водоцементное отношение на 0,02–0,04 единицы.
Заменить одну фракцию другой можно в 8 из 10 случаев при базовых работах. При заливке крыльца или отмостки разница незаметна. Но при проектировании несущих колонн высотного здания или укладке верхнего слоя автомагистрали замена недопустима.
Вес 1 м³ для обеих фракций — 1430 кг. Производство узких евро-фракций требует более тонкой настройки грохотов и дополнительных циклов просеивания, поэтому 4х16 может стоить незначительно дороже классического 5х20.
Сферы применения: дорожное основание, дренаж и ландшафтный дизайн
Дорожное основание требует материала, способного распределять точечную нагрузку от колёс на большую площадь грунта. Щебень 4х16 идеально справляется с этой задачей: кубовидные зёрна создают эффект «расклинцовки» — камни цепляются друг за друга острыми гранями, образуя монолитную подушку. Амортизационные свойства гравийной породы предотвращают растрескивание асфальта при температурных перепадах. Требования к щебню для дорожного основания регламентированы ГОСТ Р 58401.1-2019 и СП 34.13330.2021.
Дренажные системы работают по другому принципу. Здесь важна фильтрация: водопропускная способность зависит от объёма пустот между камнями. В дренажных траншеях чаще применяется 5х20 — зёрна 20 мм создают каналы для отвода воды, а частицы 5 мм задерживают крупный мусор, не давая системе заиливаться. Фракция 4х16 для глубокого дренажа может оказаться слишком плотной. Это подтверждается расчётами коэффициента фильтрации по методике СП 104.13330.2016.
Подушка под фундамент — классическая задача для 5х20. Слой щебня 15-20 см отсекает капиллярную влагу из грунта и равномерно распределяет вес здания. Высокая марка прочности М1000 гарантирует, что камни не разрушатся под давлением многотонной конструкции. По актуальным нормативам СП 22.13330.2016 щебёночная подготовка под фундаменты должна выполняться из материала с маркой по дробимости не ниже М800 — наш щебень превышает этот норматив с существенным запасом.
Ландшафтный дизайн открывает эстетическую сторону материала. Гравийный щебень имеет приятный природный оттенок — от светло-серого до розоватого. Фракция 5х20 отлично смотрится при отсыпке парковок, сухих ручьёв и альпийских горок. Для пешеходных дорожек предпочтительнее 4х16 — по мелкому камню комфортнее ходить, он меньше разъезжается и легче трамбуется виброплитой.
На объекте в пригороде Казани мы поставляли 5х20 для кольцевого дренажа вокруг цокольного этажа — система успешно отводит талые воды уже который год. На другом объекте — строительстве подъездных путей к логистическому центру — применялась фракция 4х16: дорожное основание выдержало поток фур без просадок. Оба объекта прошли технический надзор и приняты в эксплуатацию в соответствии с проектной документацией.
Как правильно выбрать гравийный щебень
Сначала определяем тип работ. Для асфальта, высокоточных бетонных смесей и верхних слоёв дорожной одежды — 4х16. Для фундаментов, ЖБИ, дренажа и базовой отсыпки — 5х20.
Экономическое обоснование — это не просто сравнение цены за тонну. Средняя цена 5-20 мм составляет около 1200 ₽/т, тогда как 20-40 мм обойдётся в 1000 ₽/т, а гранитный аналог — в 2000–2600 ₽/т. Мелкий размер зёрен 5-20 мм обеспечивает минимальное количество пустот, снижая расход цемента и песка. Переплатив 200 рублей на тонне щебня, вы экономите тысячи рублей на цементе при сохранении проектной прочности бетона. На практике мы неоднократно помогали заказчикам пересчитать смету: экономия на цементе при переходе с крупной фракции на 5х20 в типовом фундаменте частного дома составляла от 8 000 до 15 000 рублей.
При приёмке материала обращайте внимание на отсев и пыль. Мытый щебень всегда предпочтительнее: глинистые частицы создают плёнку на камне, убивая адгезию. Содержание пылевидных и глинистых частиц нормируется ГОСТ 8267-93, таблица 5 — не более 1% по массе. Визуально оценить лещадность сложно, но обилие плоских камней-пластинок должно насторожить.
Типичные ошибки при выборе: использование крупного щебня (20-40 или 40-70) для тонких стяжек и засыпка дренажной трубы слишком мелким материалом, который со временем спрессовывается и перестаёт пропускать воду. За годы работы с частными застройщиками мы фиксировали подобные ошибки регулярно — они неизменно приводили к переделкам и дополнительным затратам.
Зимнее бетонирование требует идеальной рецептуры: вода в растворе кристаллизуется, и щебень с высоким водопоглощением рвётся изнутри. Водопоглощение нашего гравийного щебня — не более 0,6%, что соответствует требованиям ГОСТ 8267-93 для применения в зимних условиях и делает его безопасным для зимних работ.
Популярные вопросы о гравийном щебне
Почему щебень 5х20 дороже крупных фракций? Чтобы получить фракцию 5-20 мм, породу нужно дробить дольше и тщательнее. Выход крупной фракции (20-40) составляет лишь около 20% от общей массы, остальное уходит в мелкие фракции и отсев. Затраты электроэнергии и износ брони дробилок закладываются в стоимость мелкого зерна. По данным технологических регламентов дробильно-сортировочных предприятий, удельный расход электроэнергии на производство фракции 5-20 мм в среднем на 30–40% выше, чем для фракции 20-40 мм.
Допускается ли смешивание фракций 4х16 и 5х20? Да, на бетонных узлах технологи часто создают непрерывную кривую гранулометрического состава согласно рекомендациям ГОСТ 26633-2015. Однако делать это «на глаз» в бетономешалке бессмысленно — получится нестандартная фракция 4-20 мм.
Какая фракция лучше для фундамента? Для ленточных и плитных фундаментов частных домов 5х20 — оптимальный выбор. Согласно СП 63.13330.2018, крупность заполнителя ограничена ¾ расстояния между стержнями арматуры и ⅓ минимального размера сечения. Для большинства ленточных фундаментов это означает предельный допуск до 20 мм, и фракция 5х20 находится на верхней границе этого ограничения, обеспечивая оптимальное уплотнение бетона при вибрировании без образования пустот.
Влияние лещадности на долговечность конструкций. Плоские камни под нагрузкой работают как рычаги — они ломаются. Кубовидный щебень (4х16 с лещадностью 4,8%) передаёт нагрузку равномерно. В ответственных конструкциях высокая лещадность приводит к микротрещинам в бетоне. Снижение лещадности с 25% до 5% повышает прочность бетона на сжатие на 8–12%.
Что проверять в паспорте качества? Три цифры: марка по дробимости (не ниже М1000), морозостойкость (не ниже F150) и содержание пылевидных частиц (строго до 1%). Паспорт качества должен быть оформлен по форме, предусмотренной ГОСТ 8267-93, и содержать ссылку на протокол испытаний аккредитованной лаборатории.
Морозостойкость F150: достаточно ли для региона? Абсолютно. В реальной природе камень редко промерзает при 100% водонасыщении. Согласно картам климатического районирования СП 131.13330.2020, даже для районов с расчётной температурой −40°С нормативная морозостойкость заполнителей не превышает F100. Этого запаса прочности хватит на весь срок службы здания.
В чём разница между щебнем и гравием? Гравий — камень, тысячелетиями катавшийся по дну реки: круглый и гладкий. Щебень — тот же гравий, пропущенный через дробилку. Острые рваные края щебня обеспечивают надёжное сцепление с цементом, тогда как гладкий гравий скользит в растворе. Разница в адгезии между щебнем и гравием подтверждена испытаниями на нормальное отрывное усилие по ГОСТ 10180-2012: показатели сцепления у дроблёного материала выше на 20–35%.
Расчет расхода щебня и практические примеры
Расчёт объёма материала всегда учитывает коэффициент уплотнения (Купл). После прохода виброплиты или катка камни усаживаются, объём уменьшается. Для фракций 4х16 и 5х20 стандартный коэффициент уплотнения — 1,3, что соответствует нормам ГОСТ 8267-93 и подтверждается нашими замерами на реальных объектах.
Базовая формула: Объём (м³) = Площадь (м²) × Толщина слоя (м) × 1,3. Для перевода в тонны умножаем на насыпную плотность (1,43 т/м³).
Пример 1: Дорожное основание под парковку. Площадь — 100 м², толщина слоя — 15 см. 100 × 0,15 × 1,3 = 19,5 м³ → 19,5 × 1,43 = 27,88 т. Потребуется один 30-тонный самосвал фракции 4х16.
Пример 2: Подушка под плитный фундамент. Плита 10×10 м (100 м²), толщина подушки — 5 см. 100 × 0,05 × 1,3 = 6,5 м³ → 6,5 × 1,43 = 9,29 т фракции 5х20.
Пример 3: Дренажная траншея. Длина — 50 м, ширина — 0,5 м, толщина засыпки — 20 см. Площадь траншеи: 50 × 0,5 = 25 м². Объём: 25 × 0,2 × 1,3 = 6,5 м³ → 6,5 × 1,43 = 9,29 т фракции 5х20.
При планировании закладывайте дополнительные 3–5% на потери при выгрузке, вдавливание в грунт и остатки на площадке. Интерактивные калькуляторы часто используют усреднённую плотность 1,3 т/м³, что приводит к нехватке материала. Опирайтесь на точные лабораторные данные: насыпная плотность гравийного щебня 4х16 и 5х20 составляет 1,43 т/м³ — эта цифра получена по результатам испытаний по ГОСТ 8269.0-97 и фигурирует во всех наших паспортах качества. Точный расчёт избавляет от необходимости дозаказывать пару тонн, оплачивая доставку полупустого самосвала.
